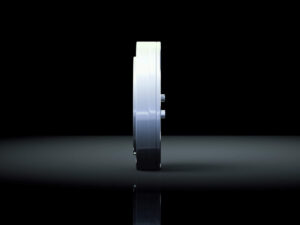

Bộ truyền động Harmonic Drive SHD-2SH

Đĩa rỗng nhẹ và ngắn
Mô-men xoắn tối đa: 12 … 453 Nm
Mô-men nghiêng: 37 … 424 Nm
Kích thước: 14 … 40
Tỷ số truyền: 50 … 160
Đường kính trục rỗng: 11 … 40 mm

Danh mục: Harmonic Drive, Industrial Automation

Đĩa rỗng nhẹ và ngắn
SHD Gears với vòng bi đầu ra có sẵn trong sáu kích thước với tỷ số truyền 50, 80, 100, 120 và 160:1, cung cấp mô-men xoắn đỉnh lặp lại từ 12 đến 453 Nm.

Đường kính trục rỗngdH

Tốc độ đầu vào tối đa

nin (max)

Mô-men xoắn đỉnh lặp lạiTR

Tỷ số truyềni

Số lượng kích thước

11 – 40[mm]

4000 – 8500[min-1]

12 – 453[Nm]

50 – 160[]

Đĩa với vòng bi đầu ra – kích thước gọn gàng và trọng lượng nhẹ
Vòng bi đầu ra với độ cứng nghiêng cao cho phép tải trọng lớn trực tiếp mà không cần hỗ trợ thêm, giúp dễ dàng và tiết kiệm không gian trong thiết kế lắp đặt. SHD-2SH Gears với vòng bi đầu ra có kích thước cực kỳ gọn gàng và trọng lượng nhẹ, bao gồm bộ linh kiện với Flexspline rút ngắn và vòng bi đầu ra có khả năng chịu tải cao. Việc không có các mặt bích đầu vào và đầu ra mang lại sự linh hoạt tối đa trong việc tích hợp thiết kế. Trục rỗng tích hợp có thể được sử dụng để dẫn dây cung cấp hoặc dịch vụ cho các trục khác. Vòng bi đầu ra tích hợp với khả năng chịu tải cao giúp các bánh răng có vòng bi đầu ra có thể chịu được tải trọng lớn một cách nhanh chóng và dễ dàng.Thị trường
