Nguồn 1606: Cách Đấu Dự Phòng N+1 và 1+1
Tóm tắt
Sử dụng bộ nguồn 1606 trong các ứng dụng dự phòng N+1 và 1+1
Trả lời
Hai hoặc nhiều bộ nguồn có thể được mắc song song với nhau để tăng độ sẵn sàng của hệ thống hoặc tăng công suất đầu ra. Điều quan trọng là cần phân biệt hai mục đích này vì mỗi trường hợp có yêu cầu đấu dây khác nhau và cho kết quả khác nhau.
- Sử dụng song song để tăng công suất đầu ra: hai hoặc nhiều bộ nguồn có thể được đấu song song để tăng công suất đầu ra. Ví dụ: hai bộ nguồn 10A có thể được đấu song song để đạt đầu ra tổng cộng 20A. Tất cả bộ nguồn phải được điều chỉnh để có cùng điện áp đầu ra, và nhìn chung nên bảo vệ đầu ra của từng bộ nguồn, ví dụ bằng cầu chì, circuit breaker, redundancy module, v.v., khi sử dụng nhiều hơn 2 bộ nguồn.
- Sử dụng song song cho mục đích dự phòng: hai hoặc nhiều bộ nguồn có thể được đấu song song để tăng độ sẵn sàng của hệ thống. Ví dụ: hai bộ nguồn 10A có thể được đấu song song để đạt đầu ra 10A; trong trường hợp một bộ nguồn bị lỗi, bộ nguồn còn lại có thể tự động duy trì tải như một thiết bị dự phòng.
Các bộ nguồn có thể được sử dụng song song cho mục đích dự phòng theo hai cách: 1+1 và N+1:
- Dự phòng 1+1: trong kiểu dự phòng này, chỉ sử dụng hai bộ nguồn. Một bộ nguồn có khả năng cấp toàn bộ tải, bộ nguồn thứ hai được sử dụng làm thiết bị dự phòng. Khi xảy ra lỗi, toàn bộ tải sẽ được chuyển sang bộ nguồn thứ hai, tức bộ nguồn dự phòng.
- Dự phòng N+1: trong kiểu dự phòng này, sử dụng nhiều hơn hai bộ nguồn. Khi cần cả độ sẵn sàng của hệ thống và công suất đầu ra tăng thêm, kiểu dự phòng này sẽ được sử dụng. Số lượng “N” bộ nguồn có thể được đấu song song để tăng công suất đầu ra, sau đó một bộ nguồn sẽ hoạt động như thiết bị dự phòng trong trường hợp bất kỳ bộ nguồn nào trong số “N” bộ nguồn bị lỗi.

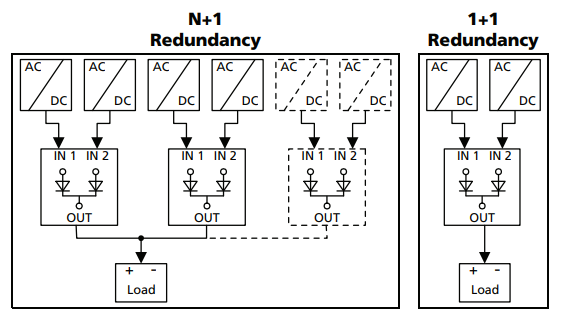

Vui lòng lưu ý, như được thể hiện trong hình trên, việc sử dụng Redundancy Module để tách các bộ nguồn khỏi nhau là rất cần thiết. Điều này giúp ngăn thiết bị bị lỗi trở thành tải đối với các bộ nguồn khác, từ đó giúp duy trì điện áp đầu ra. Một số bộ nguồn 1606 có tích hợp sẵn chức năng dự phòng và do đó không yêu cầu redundancy module bên ngoài. Tham khảo phần Power Supplies with Integrated Decoupling Function trong tài liệu Switched Mode Power Supply Specifications Technical Data, publication 1606-TD002, để lựa chọn sản phẩm.
Để biết thêm chi tiết, tham khảo Designing High-Availability 24VDC Systems, publication 1606-AT003.
Nguồn: Cơ sở dữ liệu Technote của Rockwell Automation.
