Patlite LR7 Series – Đèn tháp tín hiệu LED Φ70mm
Dòng LR7 – Đèn tháp tín hiệu LED Φ70mm
Đèn tháp tín hiệu LED Ø70mm mang lại khả năng hiển thị sáng rõ từ khoảng cách xa, đạt cấp bảo vệ IP65 trong thiết kế mô-đun twist-lock bền chắc, giúp lắp đặt nhanh và bảo trì dễ dàng. Với mô-đun âm thanh đa hướng công suất cao 90dB và cấu hình gắn trực tiếp, sản phẩm cung cấp tín hiệu đáng tin cậy cho các môi trường công nghiệp trong nhà có yêu cầu cao.
Điều khiển I/O
Đèn tháp tín hiệu
Φ70
Sáng liên tục
Nhấp nháy / Strobe
Báo động
90dB
Trong nhà
IP65
Đỏ / Hổ phách / Xanh lá / Xanh dương / Trắng
Thông số kỹ thuật
- Thấu kính được thiết kế lại và cấu trúc mô-đun được cải tiến, mang lại ánh sáng sáng rõ, đồng đều để dễ quan sát từ khoảng cách xa hơn.
- Mô-đun âm thanh dạng kín được thiết kế lại, duy trì khả năng chống nước và bụi trong khi vẫn tạo âm thanh lớn, đa hướng. LR7: 90dB tại khoảng cách 1m.

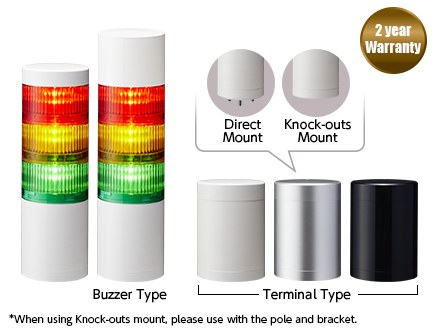

- Thiết kế mô-đun “Twist and Lock” giúp dễ dàng tùy chỉnh và cấu hình tại hiện trường.
- Kết cấu thân chắc chắn, phù hợp với môi trường trong nhà khắc nghiệt, đạt cấp bảo vệ IP65.
- Điện áp định mức: 24V DC.
- Màu thân tiêu chuẩn: trắng ngà. Thân màu bạc và đen chỉ có sẵn dưới dạng linh kiện.
- Bốn tùy chọn lắp đặt: gắn trực tiếp, trụ với giá đỡ chữ L, trụ với giá đỡ tròn và trụ với giá đỡ gập.
Thông số kỹ thuật
| Nhiệt độ môi trường hoạt động | -20℃ đến +50℃ |
| Độ ẩm môi trường hoạt động | Dưới 90%, không ngưng tụ |
| Nhiệt độ lưu trữ | -30℃ đến +60℃ |
| Độ ẩm lưu trữ | Dưới 90%, không ngưng tụ |
| Vị trí lắp đặt | Chỉ sử dụng trong nhà |
| Hướng lắp đặt | Vị trí thẳng đứng |
| Cấp bảo vệ | IP65 (IEC 60529) / NEMA TYPE 4X, 13 |
| Tần suất nhấp nháy | 60 ±2 lần nhấp nháy / phút |
| Mức áp suất âm thanh | LR7: Typ. 90dB |
| Giảm âm lượng | Giảm khoảng -10dB, phụ thuộc vào cài đặt DIP switch |
| Âm còi | 4 kiểu Số 1 Tiếng bíp ngắt quãng nhanh / 3378Hz Số 2 Tiếng bíp liên tục / 3378Hz Số 3 Hi-Lo nhanh / 2016Hz & 3012Hz Số 4 Âm quét / 1000Hz – 4032Hz |
| Ngõ ra transistor | NPN / PNP |
| Tiêu chuẩn phù hợp | UL 508, CSA-C22.2 No.14 FCC Part 15 Subpart B Class A RoHS Directive (EN IEC 63000) EMC Directive (EN 61000-6-4, EN 61000-6-2) KC (KN 61000-6-4, KN 61000-6-2) |
* Loại LJ là IP54
* Ngoại trừ KT và model lắp ráp WT
Thông số cụm LED
| Màu | Đỏ | Hổ phách | Xanh lá | Xanh dương | Trắng | |
|---|---|---|---|---|---|---|
| Dòng dây tín hiệu / Công suất tiêu thụ định mức mỗi cụm | Typ. | 40mA / 1W | ||||
| Max. | 45mA / 1.3W | |||||
Thông số cụm còi
| Dòng dây tín hiệu / Công suất tiêu thụ định mức của cụm còi | Typ. | 40mA / 1W |
| Max. | 250mA / 1.3W |
Danh sách sản phẩm | Model lắp sẵn

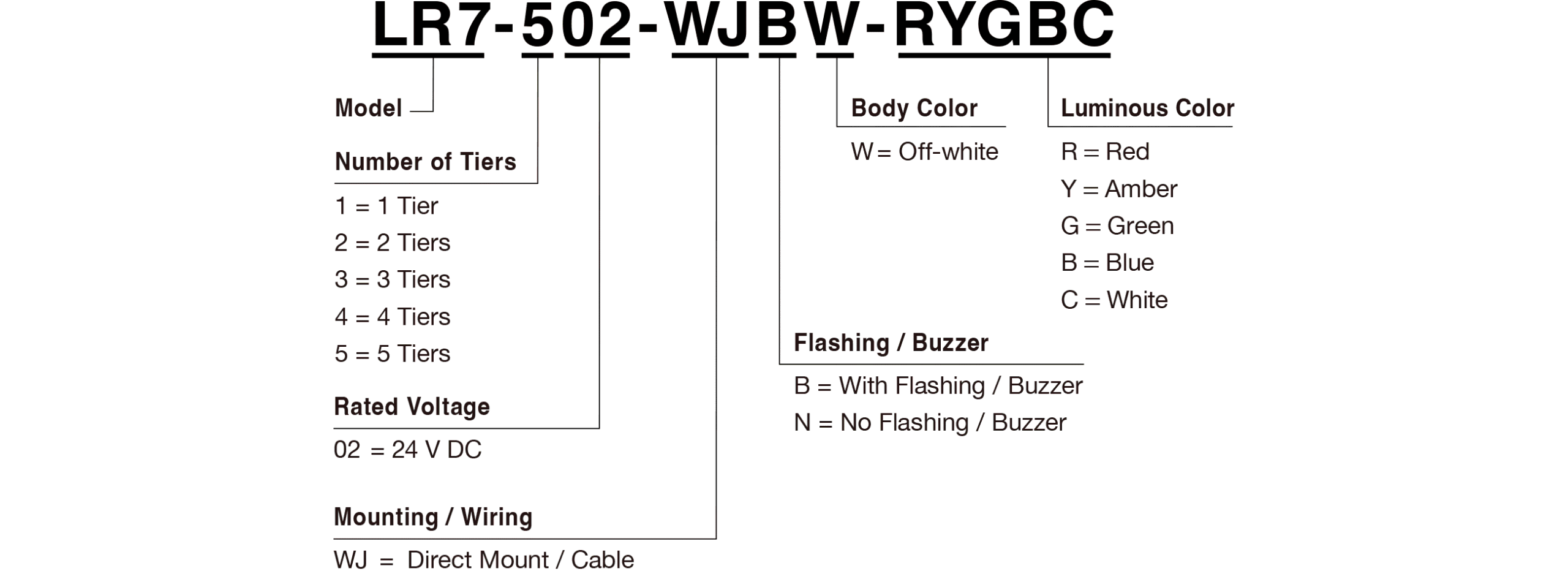

| Mã model | Tương thích WD | Kích thước | Số tầng | Điện áp định mức | Kiểu lắp đặt | Còi | Màu đèn | Thấu kính trong |
|---|---|---|---|---|---|---|---|---|
| LR7-102WJNW-R/Y/G | – | φ70 | 1 | 24 V DC | Gắn trực tiếp | – | Đỏ / Hổ phách / Xanh lá | – |
| LR7-202WJNW-RY/RG | – | φ70 | 2 | 24 V DC | Gắn trực tiếp | – | Đỏ, Hổ phách / Đỏ, Xanh lá | – |
| LR7-302WJNW-RYG | – | φ70 | 3 | 24 V DC | Gắn trực tiếp | – | Đỏ, Hổ phách, Xanh lá | – |
| LR7-402WJNW-RYGB | – | φ70 | 4 | 24 V DC | Gắn trực tiếp | – | Đỏ, Hổ phách, Xanh lá, Xanh dương | – |
| LR7-502WJNW-RYGBC | – | φ70 | 5 | 24 V DC | Gắn trực tiếp | – | Đỏ, Hổ phách, Xanh lá, Xanh dương, Trắng | – |
| LR7-102WJBW-R/Y/G | – | φ70 | 1 | 24 V DC | Gắn trực tiếp | Có | Đỏ / Hổ phách / Xanh lá | – |
| LR7-202WJBW-RY/RG | – | φ70 | 2 | 24 V DC | Gắn trực tiếp | Có | Đỏ, Hổ phách / Đỏ, Xanh lá | – |
| LR7-302WJBW-RYG | – | φ70 | 3 | 24 V DC | Gắn trực tiếp | Có | Đỏ, Hổ phách, Xanh lá | – |
| LR7-402WJBW-RYGB | – | φ70 | 4 | 24 V DC | Gắn trực tiếp | Có | Đỏ, Hổ phách, Xanh lá, Xanh dương | – |
| LR7-502WJBW-RYGBC | – | φ70 | 5 | 24 V DC | Gắn trực tiếp | Có | Đỏ, Hổ phách, Xanh lá, Xanh dương, Trắng | – |
WEB Catalog
Catalog sản phẩm
Hướng dẫn sử dụng
2D CAD / 3D CAD
Thông số sản phẩm
Phụ tùng thay thế – LR7
| Hình ảnh phụ tùng | Tên phụ tùng | Mã phụ tùng | Số lượng cần thiết | Thông số |
|---|---|---|---|---|
 |
Nắp đầu: LR7 | B32310073-7F1 | 1 | – |
 |
Tấm lọc: LR7 (5 chiếc) | B25310067-7F1 | 1-5: Tùy thuộc vào số tầng. | – |
 |
O-ring: LR7 (5 chiếc) | B25110068-F1 | 2-7: Tùy thuộc vào số tầng. | – |
 |
Giá đỡ trụ LR7 | B22210178-7F1 | 1 | – |
 |
Vòng chống nước | B25110047-F1 | Loại LJ: 1; Loại PJ/QJ: 2 | – |
 |

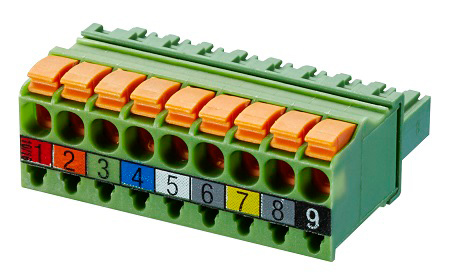

Đầu nối Terminal Block | Z69544511-F1 | 1 | LR-02WTNW |
 |
Đai ốc lục giác: M22 | S33533110-222F1 | 2 | – |
 |
Long đền phẳng: M22 | S33642010-222F1 | 2 | – |
