Động cơ không chổi than là gì? So sánh với động cơ chổi than

Động cơ không chổi than (BLDC) ngày càng phổ biến nhờ hiệu suất cao, tuổi thọ dài và khả năng hoạt động ổn định. Vậy động cơ BLDC có cấu tạo và nguyên lý hoạt động như thế nào? Làm thế nào để so sánh với động cơ chổi than truyền thống? Bài viết này sẽ giúp bạn hiểu rõ hơn về sự khác biệt giữa hai loại động cơ, ưu nhược điểm và ứng dụng thực tế của chúng.

Table of Contents

Động cơ không chổi than (BLDC) là gì?

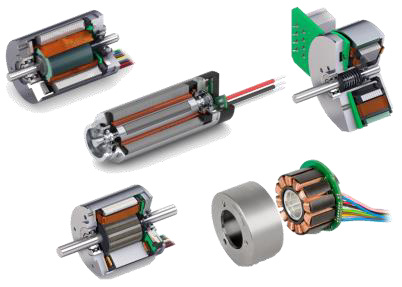

Động cơ không chổi than (Brushless DC motor) là gì? — Động cơ không chổi than (Brushless DC motor)

Động cơ không chổi than (Brushless DC Motor – BLDC), còn gọi là EC motor, là một loại động cơ điện sử dụng từ trường vĩnh cửu và mạch điều khiển điện tử để tạo ra chuyển động quay. Khác với động cơ DC truyền thống, BLDC loại bỏ chổi than và cổ góp, thay vào đó dùng bộ điều khiển điện tử để thực hiện chuyển mạch, giúp nâng cao hiệu suất, giảm hao mòn và kéo dài tuổi thọ.

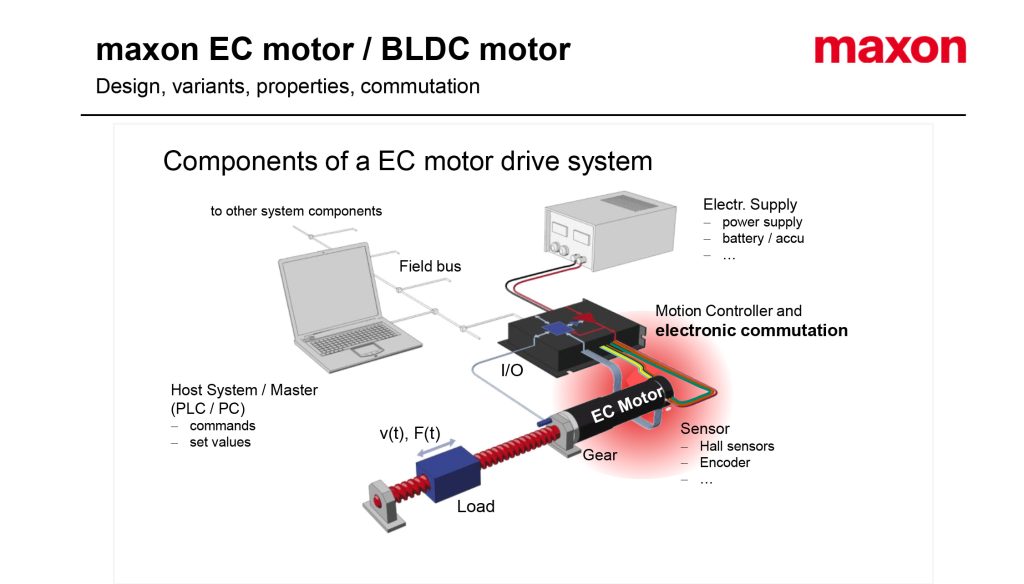

Cấu tạo của động cơ BLDC

Động cơ DC không chổi than (BLDC) được thiết kế với các bộ phận chính phối hợp chặt chẽ để tạo ra chuyển động mượt mà và hiệu suất cao. Dưới đây là những thành phần quan trọng:

Stator (Phần tĩnh):

Gồm các cuộn dây điện từ được quấn quanh lõi thép.
Khi dòng điện chạy qua, các cuộn dây này tạo ra từ trường.

Rotor (Phần quay):

Gồm các nam châm vĩnh cửu được gắn trên trục quay.
Số lượng và vị trí nam châm ảnh hưởng đến hiệu suất và mô-men xoắn của động cơ.

Bộ điều khiển điện tử (Electronic Controller):

Điều khiển dòng điện vào các cuộn dây stator, tạo ra từ trường quay.
Đảm bảo sự đồng bộ giữa từ trường stator và rotor, giúp động cơ hoạt động hiệu quả.

Cảm biến vị trí (Hall Sensors):

Cảm biến vị trí rotor, cung cấp thông tin cho bộ điều khiển điện tử.
Giúp bộ điều khiển xác định thời điểm chuyển mạch dòng điện vào các cuộn dây.

Nguyên lý hoạt động của động cơ BLDC

Động cơ DC không chổi than (BLDC) hoạt động dựa trên sự tương tác giữa từ trường của stator và rotor. Bộ điều khiển điện tử sẽ cấp dòng điện vào các cuộn dây stator theo một trình tự nhất định, tạo ra từ trường quay.

Từ trường này tác động lên các nam châm vĩnh cửu trên rotor, khiến rotor quay theo hướng xác định. Quá trình này diễn ra liên tục nhờ sự điều chỉnh chính xác của bộ điều khiển.

Cảm biến vị trí có nhiệm vụ xác định vị trí hiện tại của rotor và cung cấp thông tin cho bộ điều khiển. Dựa vào đó, bộ điều khiển điều chỉnh thời điểm chuyển mạch dòng điện, giúp động cơ vận hành ổn định và hiệu quả.

Phân loại động cơ BLDC

Động cơ không chổi than (BLDC) có thể được phân loại theo nhiều cách khác nhau, tùy thuộc vào tiêu chí phân loại. Dưới đây là một số cách phân loại phổ biến:

Phân loại theo cấu trúc Rotor:

Động cơ BLDC rotor ngoài (Outrunner): Nam châm vĩnh cửu nằm bên ngoài, cuộn dây stator bên trong, thường dùng trong các ứng dụng cần mô-men xoắn cao và tốc độ thấp như drone, xe điện.
Động cơ BLDC rotor trong (Inrunner): Nam châm vĩnh cửu nằm bên trong, cuộn dây stator bên ngoài, phù hợp với các ứng dụng yêu cầu tốc độ cao như máy CNC, robot công nghiệp.

Phân loại theo dạng sóng dòng điện:

Động cơ BLDC dạng sóng vuông: Sử dụng sóng vuông để cấp dòng điện cho cuộn dây, có thiết kế đơn giản, chi phí thấp nhưng có thể gây rung động và tiếng ồn.
Động cơ BLDC dạng sóng sin: Sử dụng sóng sin để điều khiển dòng điện, giúp động cơ hoạt động êm ái hơn, ít rung động và hiệu suất cao hơn.

Phân loại theo cảm biến:

Động cơ BLDC có cảm biến (Sensored): Sử dụng cảm biến Hall hoặc encoder để xác định vị trí rotor, giúp điều khiển chính xác hơn, đặc biệt ở tốc độ thấp.
Động cơ BLDC không cảm biến (Sensorless): Xác định vị trí rotor thông qua sức phản điện động (back EMF), thiết kế đơn giản hơn nhưng khó điều khiển ở tốc độ thấp.

Phân loại theo số pha:

Động cơ BLDC 1 pha: Ít phổ biến và chỉ dùng trong một số ứng dụng đặc biệt.
Động cơ BLDC 3 pha: Phổ biến nhất, được sử dụng rộng rãi nhờ hiệu suất ổn định và khả năng hoạt động linh hoạt.

Ưu và nhược điểm của động cơ BLDC

Ưu điểm:

Hiệu suất cao: Loại bỏ ma sát từ chổi than giúp giảm tổn thất năng lượng và tiết kiệm điện năng. Hiệu suất có thể đạt tới 85-90%, cao hơn đáng kể so với động cơ chổi than truyền thống (75-80%).
Tuổi thọ dài: Không có chổi than bị mài mòn, giúp kéo dài tuổi thọ động cơ lên đến hàng chục nghìn giờ.
Độ tin cậy cao: Ít linh kiện cơ học hơn giúp động cơ hoạt động ổn định trong môi trường khắc nghiệt.
Tốc độ quay cao: BLDC có thể đạt tốc độ quay lên đến 100.000 vòng/phút, đáp ứng các ứng dụng đòi hỏi tốc độ cao.
Hoạt động êm ái: Không có ma sát cơ học giúp giảm tiếng ồn và rung động.
Kích thước nhỏ gọn: Thiết kế tối ưu giúp động cơ phù hợp với không gian hạn chế.

Nhược điểm:

Giá thành cao: Bộ điều khiển phức tạp và nam châm vĩnh cửu làm tăng chi phí sản xuất. Giá thành cao hơn động cơ DC có chổi than.
Yêu cầu bộ điều khiển phức tạp: Cần có hệ thống điều khiển điện tử để vận hành động cơ.
Đòi hỏi kiến thức kỹ thuật: Người vận hành cần có chuyên môn về điện tử để sử dụng và bảo trì.

Ứng dụng của động cơ BLDC

Thiết bị gia dụng: Động cơ BLDC giúp máy giặt, máy hút bụi, quạt điện và thiết bị nhà bếp hoạt động êm ái, tiết kiệm điện và bền bỉ.
Ô tô điện: Động cơ BLDC được sử dụng trong hệ thống truyền động, làm mát và lái trợ lực để tăng hiệu suất và trải nghiệm lái xe.
Thiết bị bay không người lái (drone): Động cơ BLDC cung cấp lực đẩy mạnh mẽ, trọng lượng nhẹ và khả năng điều khiển chính xác.
Thiết bị công nghiệp: Động cơ BLDC được dùng trong máy CNC, robot công nghiệp và dây chuyền tự động để đảm bảo chuyển động chính xác và ổn định.
Thiết bị y tế: Động cơ BLDC hỗ trợ thiết bị phẫu thuật, xe lăn điện và chân tay giả với độ tin cậy cao và khả năng điều khiển linh hoạt.
Thiết bị điện tử: Động cơ BLDC được ứng dụng trong ổ cứng, máy in và điều hòa không khí để tăng độ bền, giảm tiếng ồn và tiết kiệm năng lượng.

Top các nhà sản xuất động cơ BLDC

Thị trường động cơ không chổi than (BLDC) ngày càng phát triển mạnh mẽ, với sự tham gia của nhiều nhà sản xuất uy tín trên toàn cầu. Các thương hiệu hàng đầu không chỉ cung cấp sản phẩm chất lượng cao mà còn liên tục cải tiến công nghệ, đáp ứng nhu cầu đa dạng của nhiều lĩnh vực như y tế, công nghiệp, ô tô điện, hàng không và robot. Dưới đây là những cái tên nổi bật cùng quốc gia xuất xứ của họ:

1. Maxon Motor

Maxon là thương hiệu hàng đầu đến từ Thụy Sĩ, nổi tiếng với động cơ BLDC có độ chính xác và độ bền vượt trội. Động cơ của hãng được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ chính xác cao như thiết bị y tế, robot, hàng không vũ trụ. Các sản phẩm BLDC của maxon có tuổi thọ dài hơn, tốc độ cao hơn so với động cơ DC có chổi than và không cần bảo dưỡng, lý tưởng cho những ứng dụng “lắp đặt và quên” (install-and-forget).

2. Faulhaber

Faulhaber là một trong những nhà sản xuất động cơ BLDC hàng đầu của Đức, chuyên cung cấp các động cơ có kích thước siêu nhỏ, phù hợp với các thiết bị y tế, công nghệ chính xác và những ứng dụng yêu cầu hiệu suất cao trong không gian hạn chế. Công nghệ động cơ không chổi than của Faulhaber đảm bảo vận hành êm ái, tiết kiệm năng lượng và có độ bền cao.

3. Nidec Corporation

Nidec là một trong những tập đoàn hàng đầu Nhật Bản và thế giới trong lĩnh vực sản xuất động cơ điện, đặc biệt là BLDC. Hãng cung cấp động cơ không chổi than cho nhiều lĩnh vực, từ thiết bị gia dụng, công nghiệp cho đến ô tô điện. Với năng lực sản xuất quy mô lớn và công nghệ tiên tiến, Nidec luôn đi đầu trong việc phát triển các giải pháp động cơ hiệu suất cao, tiết kiệm năng lượng.

4. Johnson Electric

Johnson Electric là thương hiệu đến từ Hồng Kông, chuyên cung cấp các giải pháp động cơ không chổi than cho nhiều ứng dụng công nghiệp và tiêu dùng. Động cơ của hãng xuất hiện trong các thiết bị điện tử, hệ thống HVAC (sưởi, thông gió, điều hòa không khí), và các giải pháp tự động hóa công nghiệp, giúp tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.

5. T-Motor

T-Motor là thương hiệu nổi bật của Trung Quốc, chuyên sản xuất động cơ không chổi than cho thiết bị bay không người lái (drone) và các ứng dụng hàng không. Động cơ của hãng được thiết kế để cung cấp hiệu suất cao, trọng lượng nhẹ và khả năng hoạt động ổn định trong điều kiện khắc nghiệt, giúp nâng cao hiệu suất bay và kéo dài thời gian hoạt động của drone.

So sánh động cơ chổi than và động cơ không chổi than

Khi lựa chọn động cơ điện cho một ứng dụng cụ thể, bạn cần cân nhắc giữa động cơ chổi than (Brushed DC Motor) và động cơ không chổi than (Brushless DC Motor). Mỗi loại đều có ưu, nhược điểm riêng, ảnh hưởng đến hiệu suất, tuổi thọ, điều kiện vận hành và chi phí. Dưới đây là phân tích chi tiết để giúp bạn lựa chọn giải pháp phù hợp nhất:

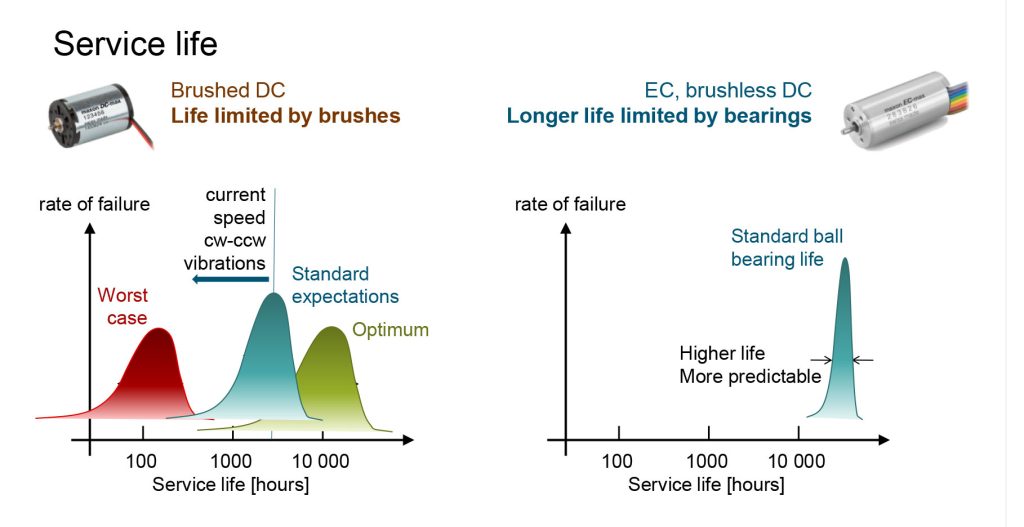

1. Tuổi thọ

Động cơ chổi than: Tuổi thọ bị giới hạn bởi sự mài mòn của chổi than, thường chỉ đạt vài nghìn giờ (tối đa khoảng 10.000 giờ trong điều kiện lý tưởng, nhưng có thể thấp hơn 100 giờ nếu vận hành khắc nghiệt).
Động cơ không chổi than: Tuổi thọ dài hơn nhiều vì không có chổi than để bị mài mòn. Giới hạn tuổi thọ chủ yếu đến từ vòng bi, có thể kéo dài hàng chục nghìn giờ.

2. Tốc độ và mô-men xoắn

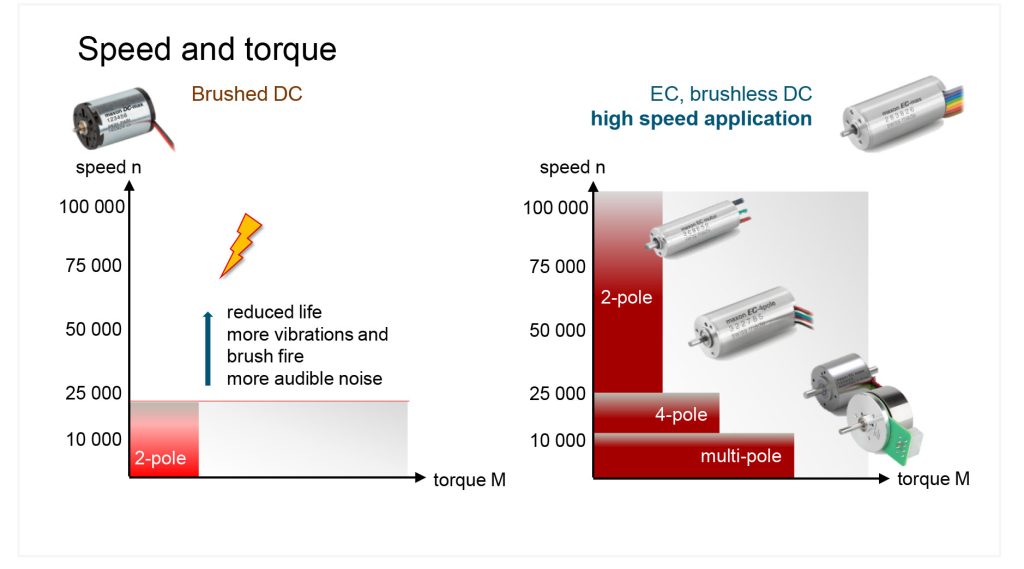

Brushed and brushless motors - Tốc độ và mô-men xoắn — Brushed and brushless motors – Tốc độ và mô-men xoắn

Động cơ chổi than: Thường giới hạn dưới 10.000 rpm vì tốc độ cao sẽ làm chổi than nhanh hao mòn và gây mất ổn định.
Động cơ không chổi than: Có thể đạt tốc độ rất cao (tới 100.000 rpm). Loại động cơ này cũng có thể được thiết kế với nhiều cực từ (multi-pole) để tăng mô-men xoắn, giúp phù hợp với các ứng dụng cần lực kéo mạnh.

3. Điều kiện môi trường

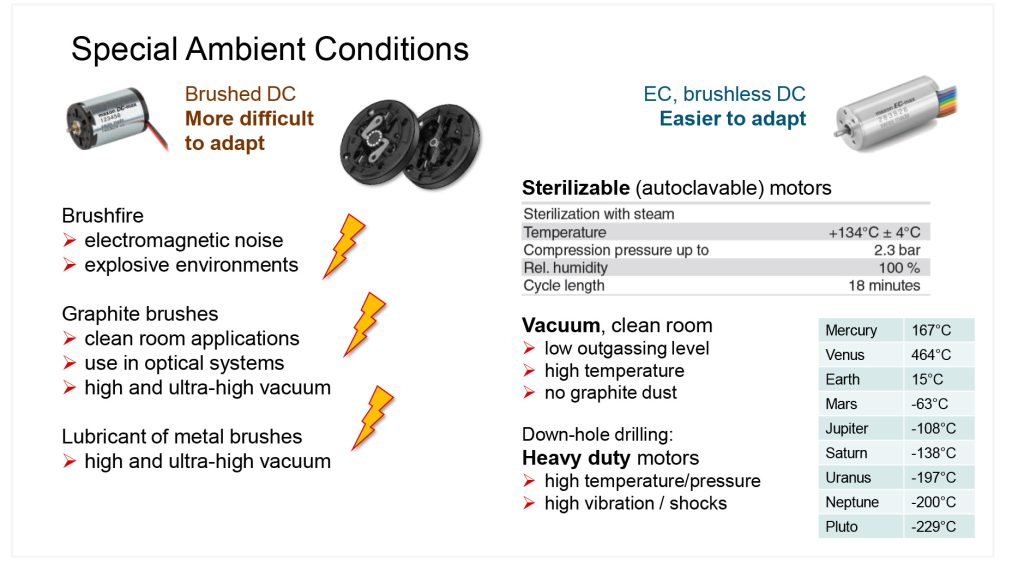

Brushed and brushless motors - Điều kiện môi trường — Brushed and brushless motors – Điều kiện môi trường

Động cơ chổi than:

Phát sinh tia lửa điện khi chổi than tiếp xúc với cổ góp → Gây nhiễu điện từ (EMI).
Không thích hợp cho môi trường có khí dễ cháy.
Chổi than than chì có thể tạo bụi, gây ô nhiễm trong phòng sạch hoặc hệ thống quang học.
Chổi than kim loại quý cần điều kiện độ ẩm thích hợp, không hoạt động tốt trong môi trường chân không.

Động cơ không chổi than:

Không có tia lửa điện → Phù hợp hơn trong môi trường dễ cháy nổ.
Không tạo bụi → Thích hợp cho ứng dụng phòng sạch, chân không hoặc y tế.
Dễ dàng chế tạo phiên bản có thể tiệt trùng, chịu nhiệt cao, rung động mạnh.

4. Điều khiển và vận hành

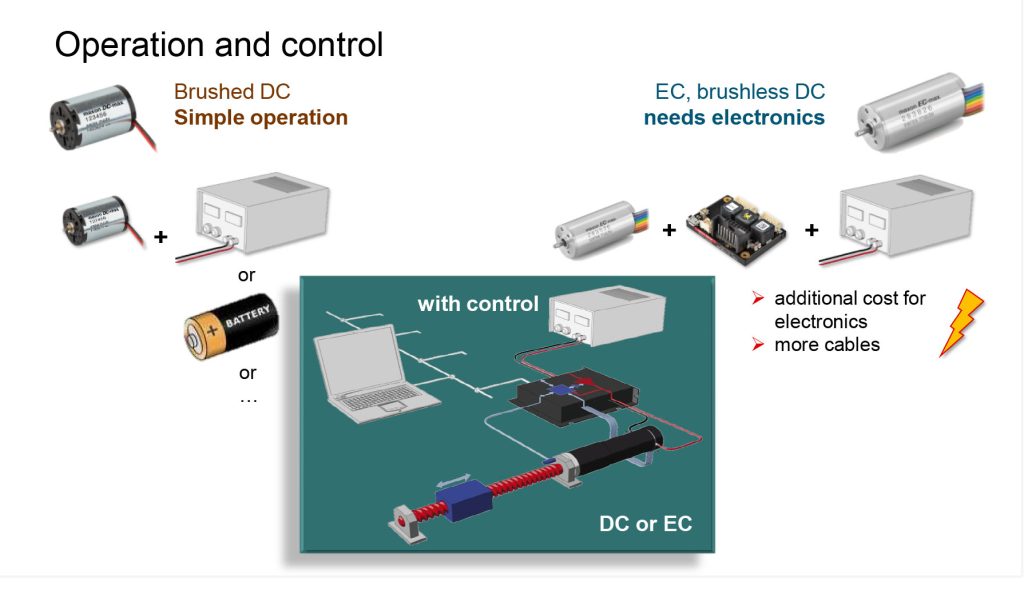

Brushed and brushless motors - Điều khiển và vận hành — Brushed and brushless motors – Điều khiển và vận hành

Động cơ chổi than: Dễ sử dụng, chỉ cần cấp điện là chạy.
Động cơ không chổi than: Cần bộ điều khiển điện tử để thực hiện chuyển mạch dòng điện qua cuộn dây. Việc đấu nối và điều khiển phức tạp hơn (có thể cần đến 8 dây thay vì chỉ 2 dây như động cơ chổi than).

5. Chi phí và ứng dụng

Động cơ chổi than:

Chi phí thấp hơn.
Phù hợp với ứng dụng đơn giản, không yêu cầu bảo trì dài hạn.
Ví dụ: Đồ chơi, quạt, máy bơm nước nhỏ.

Động cơ không chổi than:

Giá cao hơn nhưng hiệu suất và tuổi thọ tốt hơn.
Phù hợp với ứng dụng cần độ bền cao hoặc điều khiển chính xác.
Ví dụ: Robot, ô tô điện, thiết bị y tế, tua-bin.

Servo Dynamics – Nhà phân phối chính thức của maxon tại Việt Nam

Servo Dynamics là nhà phân phối chính thức của maxon tại Việt Nam, cung cấp động cơ không chổi than (BLDC) chính hãng cùng dịch vụ tư vấn và hỗ trợ kỹ thuật chuyên sâu. Với danh mục sản phẩm đa dạng và công nghệ tiên tiến, Servo Dynamics đáp ứng nhu cầu từ tự động hóa, y tế đến hàng không vũ trụ, giúp doanh nghiệp tối ưu hiệu suất vận hành và đảm bảo độ tin cậy cao trong mọi ứng dụng.
