Cáp Đồng Là Gì? Cấu Tạo và Cách Lắp Đặt Cáp Đồng Chuẩn Kỹ Thuật

Ngay cả khi bạn không phải là một chuyên gia công nghệ, việc hiểu rõ về cáp đồng có thể giúp bạn đưa ra những quyết định đúng đắn hơn cho mạng lưới tại nhà hoặc doanh nghiệp. Cáp đồng vẫn là nền tảng của nhiều hệ thống điện và viễn thông hiện đại nhờ sự ổn định và chi phí tối ưu.

Hướng dẫn chi tiết này sẽ trả lời những câu hỏi phổ biến nhất về cáp đồng, từ khái niệm, cấu tạo, các loại phổ biến, cho đến hướng dẫn lựa chọn và cách lắp đặt cáp đồng an toàn, chuẩn kỹ thuật.

Table of Contents

Cáp Đồng Là Gì?

Khái niệm cáp đồng

Cáp đồng là dây dẫn được làm từ kim loại đồng (Copper – Cu), nổi bật với tính dẫn điện và dẫn nhiệt tuyệt vời. Chúng được thiết kế để truyền tải hiệu quả cả năng lượng điện và tín hiệu dữ liệu/thoại.

Về cơ bản, cáp đồng chứa một hoặc nhiều lõi dẫn đồng được bọc trong lớp cách điện và vỏ bảo vệ chung. Khả năng dẫn điện vượt trội của đồng đã biến nó thành lựa chọn hàng đầu để truyền tải ở khoảng cách ngắn đến trung bình, đặc biệt trong các mạng cục bộ (LAN) và hệ thống phân phối điện dân dụng, công nghiệp.

Cáp đồng dùng để làm gì?

Cáp đồng đóng vai trò thiết yếu trong nhiều lĩnh vực:

Truyền điện (Điện lực): Là thành phần chính trong hệ thống truyền tải, phân phối điện từ nhà máy đến hộ gia đình và doanh nghiệp.
Truyền tín hiệu/Viễn thông: Truyền tín hiệu thoại, dữ liệu tốc độ cao (Ethernet) giữa các thiết bị mạng như máy tính, switch, router.
Hệ thống Camera & Giám sát: Cáp đồng trục (Coaxial) được dùng để truyền tín hiệu video analog cho camera CCTV.
Hệ thống Tiếp địa & Chống sét: Cáp đồng trần hoặc cáp đồng bện được sử dụng để dẫn dòng điện sét xuống đất, bảo vệ công trình và thiết bị.

Ưu điểm và nhược điểm của cáp đồng

Mặc dù có sự cạnh tranh từ cáp quang, cáp đồng vẫn giữ vững vị thế nhờ những ưu điểm vượt trội:

Ưu điểm	Nhược điểm
Chi phí thấp: Giá thành vật liệu và lắp đặt ban đầu rẻ hơn cáp quang.	Giới hạn khoảng cách: Hiệu quả nhất ở khoảng cách ngắn (thường < 100m cho mạng Ethernet).
Dễ lắp đặt: Quy trình lắp đặt, nối cáp đơn giản, không yêu cầu thiết bị chuyên dụng cao.	Dễ bị nhiễu điện từ (EMI): Dễ bị ảnh hưởng bởi nhiễu từ các nguồn điện mạnh hoặc thiết bị khác.
Hỗ trợ PoE (Power over Ethernet): Truyền cả dữ liệu và nguồn điện trên cùng một sợi cáp (đối với cáp mạng).	Tốc độ giới hạn: Tốc độ truyền tải thấp hơn nhiều so với cáp quang ở khoảng cách xa.
Độ bền cơ học cao: Chịu được lực căng, uốn cong và tác động vật lý tốt hơn sợi quang.	Nặng hơn: Trọng lượng lớn hơn, gây khó khăn hơn trong việc lắp đặt quy mô lớn.

So sánh cáp đồng và cáp quang (ngắn gọn – dễ hiểu)

Tiêu chí	Cáp Đồng	Cáp Quang
Nguyên lý truyền	Tín hiệu điện (Electron)	Tín hiệu ánh sáng (Photon)
Tốc độ/Băng thông	Tốc độ nhanh (Gbps), nhưng giới hạn băng thông.	Rất nhanh (Tbps), băng thông gần như vô hạn.
Khoảng cách	Ngắn (Tối đa 100m cho mạng LAN)	Rất xa (Hàng chục km)
Chi phí	Chi phí ban đầu thấp.	Chi phí ban đầu cao, đòi hỏi thiết bị chuyên dụng.
Khả năng nhiễu	Dễ bị nhiễu điện từ.	Miễn nhiễm hoàn toàn với nhiễu điện từ.

Cấu Tạo Của Cáp Đồng

Hiểu rõ cấu tạo bên trong giúp bạn lựa chọn đúng loại cáp theo yêu cầu về môi trường và hiệu suất.

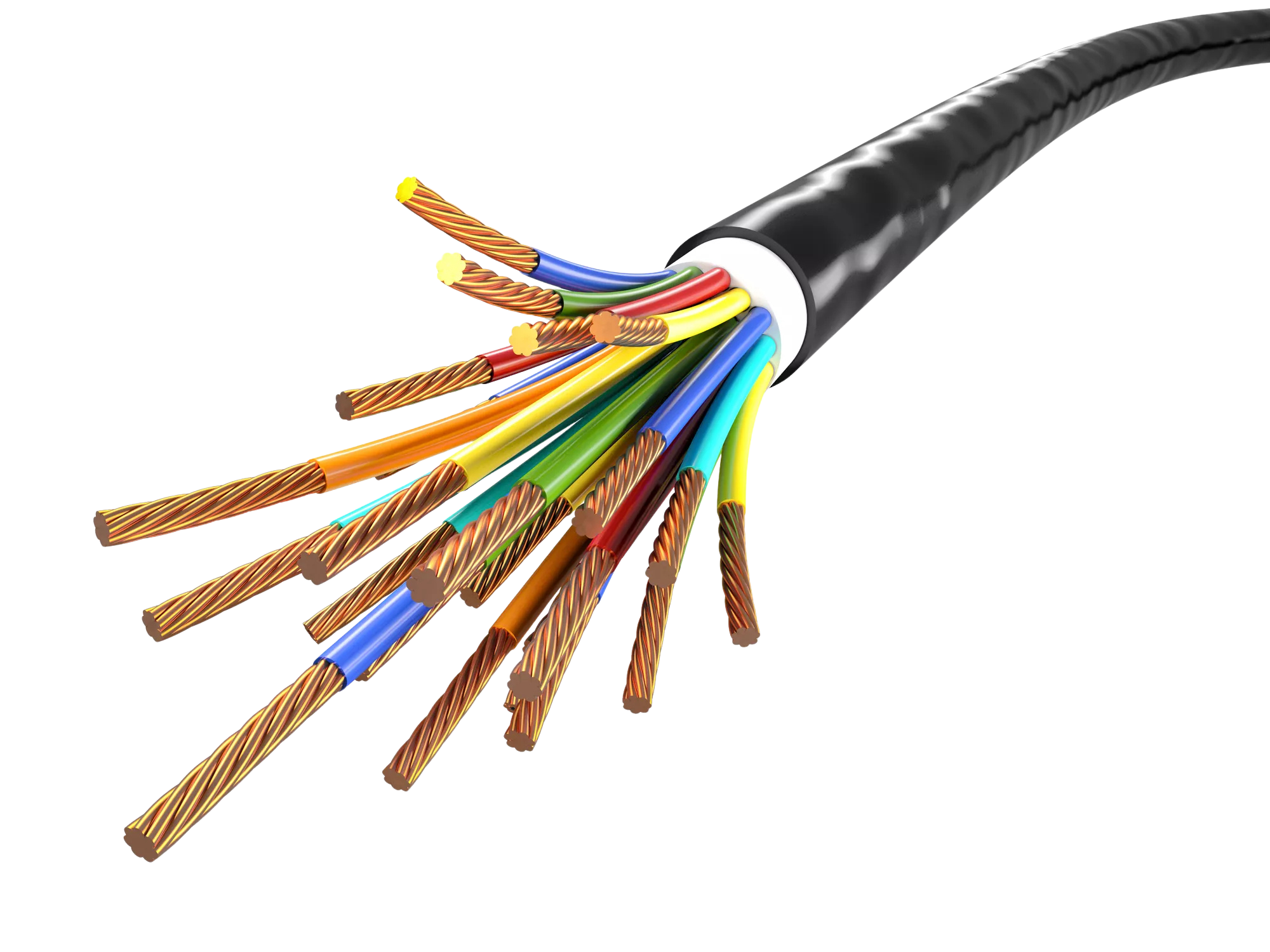

Lõi dẫn đồng (Copper Conductor)

Đây là bộ phận cốt lõi, chịu trách nhiệm truyền tải điện hoặc tín hiệu. Lõi có thể là:

Đơn sợi (Solid): Một sợi đồng duy nhất, thường dùng cho cáp cố định chạy trong tường, có độ bền cơ học cao.
Nhiều sợi/Mềm (Stranded): Gồm nhiều sợi đồng nhỏ xoắn lại, linh hoạt hơn, thường dùng cho cáp nối (patch cables) hoặc cáp điện lực cần uốn cong nhiều.

Lớp cách điện (PVC, XLPE…)

Lớp vật liệu polyme bao bọc quanh lõi dẫn để ngăn chặn sự rò rỉ điện, bảo vệ lõi khỏi độ ẩm, và giữ khoảng cách giữa các lõi nhằm giảm nhiễu tín hiệu. Các vật liệu phổ biến bao gồm:

PVC (Polyvinyl Chloride): Phổ thông, giá rẻ, thường dùng cho cáp trong nhà.
XLPE (Cross-linked Polyethylene): Khả năng chịu nhiệt, chịu quá tải và cách điện vượt trội, thường dùng cho cáp điện lực trung và hạ thế.

Lớp bọc chống nhiễu / giáp bảo vệ (nếu có)

Đây là lớp bảo vệ bổ sung quan trọng đối với các loại cáp đặc biệt:

Lớp bọc chống nhiễu (Shielding): Thường là lá nhôm (Foil) hoặc lưới bện đồng (Braided). Lớp này giúp cáp mạng (FTP, STP) và cáp đồng trục giảm thiểu sự can thiệp của nhiễu điện từ bên ngoài.
Giáp bảo vệ (Armor): Vỏ kim loại cứng (thường là thép) bao bọc bên ngoài cáp, dùng cho cáp ngầm hoặc cáp trong môi trường công nghiệp khắc nghiệt.

Vỏ bảo vệ ngoài (Sheath)

Lớp ngoài cùng, chịu trách nhiệm bảo vệ toàn bộ cáp khỏi hư hỏng vật lý, hóa chất, tia UV (nếu lắp đặt ngoài trời) và độ ẩm. Tùy theo môi trường, vỏ có thể làm từ PVC, PE, hoặc vật liệu chống cháy (LSZH).

Phân biệt cấu tạo giữa các loại cáp đồng

Loại Cáp	Cấu Tạo Đặc Trưng	Ứng Dụng Chính
Cáp Đồng Điện lực (CV, CXV)	Lõi đơn/nhiều sợi lớn, cách điện dày (PVC, XLPE), đôi khi có giáp bảo vệ.	Truyền tải điện năng.
Cáp Đồng Trục (Coaxial)	Lõi dẫn trung tâm duy nhất, lớp cách điện, lưới bện kim loại (chống nhiễu), vỏ bọc ngoài.	Camera CCTV, truyền hình cáp.
Cáp Đồng Xoắn Đôi (Twisted Pair)	4 cặp dây đồng nhỏ được xoắn lại với nhau (để triệt tiêu nhiễu nội bộ), bọc trong vỏ chung.	Mạng Ethernet (LAN).

Các Loại Cáp Đồng Phổ Biến Hiện Nay

Cáp đồng điện lực

Các loại cáp điện lực phổ biến nhất bao gồm:

Cáp CV (Cu/PVC): Lõi Đồng / Cách điện PVC. Thường dùng trong dân dụng, chịu tải và nhiệt độ thấp hơn CXV.
Cáp CXV (Cu/XLPE): Lõi Đồng / Cách điện XLPE. Khả năng chịu nhiệt và quá tải tốt, sử dụng rộng rãi trong công nghiệp và truyền tải trung thế.
Cáp đồng mềm – nhiều sợi: Linh hoạt, dễ uốn, dùng cho các kết nối trong tủ điện hoặc thiết bị di động.
Cáp đồng đơn sợi: Độ cứng cao, dùng để đi dây cố định trong ống, máng cáp.

Cáp đồng trục (Coaxial Cable)

Thiết kế đồng tâm giúp cáp đồng trục lý tưởng cho truyền tín hiệu video và tần số vô tuyến.

RG6: Tiêu chuẩn cho truyền hình cáp và internet băng thông rộng.
RG59: Phổ biến cho hệ thống camera giám sát CCTV cũ.
RG11: Dùng cho khoảng cách xa hơn, suy hao tín hiệu thấp.
Cáp đồng trục liền nguồn: Tích hợp thêm hai sợi điện nguồn trong vỏ cáp chung, tiện lợi cho việc lắp đặt camera.

Cáp đồng viễn thông – mạng

UTP (Unshielded Twisted Pair) Cat5e / Cat6 lõi đồng: Chuẩn phổ biến nhất cho mạng Ethernet.
Cáp xoắn đôi (Twisted Pair): Bao gồm UTP (không bọc chống nhiễu) và STP (Shielded Twisted Pair – có bọc chống nhiễu).

Cáp đồng trần & cáp đồng bện

Cáp đồng trần (10–240mm²): Dây đồng không có vỏ bọc, dùng làm dây dẫn sét hoặc tiếp địa.
Cáp đồng bện tiếp địa: Bao gồm nhiều sợi đồng nhỏ bện lại, dùng cho các kết nối mềm trong hệ thống tiếp địa.
Cáp đồng dẫn sét: Dùng để tạo đường dẫn an toàn cho dòng điện sét.

Cáp đồng bọc PVC – XLPE các kích thước

Cáp điện lực có nhiều tiết diện khác nhau để phù hợp với tải trọng và nhu cầu sử dụng:

Các kích thước phổ biến: 16mm², 25mm², 35mm², 50mm², 70mm², 95mm², 120mm², 240mm², v.v.

Ứng Dụng Của Cáp Đồng

Trong truyền tải – phân phối điện

Cáp đồng là xương sống của lưới điện hạ thế và trung thế, được sử dụng để kết nối các trạm biến áp, tủ điện tổng và phân phối điện năng đến các nhánh tiêu thụ.

Trong hệ thống camera – truyền hình – thiết bị giám sát

Cáp đồng trục là lựa chọn tiêu chuẩn cho việc truyền tải tín hiệu trong các hệ thống giám sát và truyền hình cáp nhờ khả năng giữ tín hiệu ổn định ở tần số cao.

Trong mạng viễn thông – Internet – Ethernet

Cáp xoắn đôi (Cat5e, Cat6) là phương tiện truyền dữ liệu chủ yếu trong các mạng LAN của văn phòng, nhà máy, và gia đình, hỗ trợ tốc độ từ 100Mbps đến 10Gbps.

Trong hệ thống tiếp địa – chống sét

Cáp đồng trần và cáp đồng bện được sử dụng trong các hệ thống chống sét trực tiếp và hệ thống tiếp địa (nối đất) để đảm bảo an toàn điện.

Trong công nghiệp, xây dựng và tủ điện

Cáp đồng mềm được ứng dụng rộng rãi trong việc đấu nối bên trong các tủ điện điều khiển, máy móc công nghiệp, và các công trình xây dựng đòi hỏi cáp phải chịu rung lắc hoặc uốn cong thường xuyên.

Cách Lắp Đặt Cáp Đồng Chuẩn Kỹ Thuật

Lắp đặt cáp đồng đúng cách là yếu tố then chốt quyết định hiệu suất và tuổi thọ của hệ thống.

Yêu cầu trước khi thi công

Kiểm tra tiết diện: Đảm bảo tiết diện cáp phù hợp với dòng tải thiết kế (tránh quá tải).
Kiểm tra điện trở & tiêu chuẩn cách điện: Sử dụng đồng hồ đo để xác minh điện trở thấp và lớp cách điện đáp ứng tiêu chuẩn.
Chọn chủng loại đúng ứng dụng: Chọn cáp CXV cho môi trường nhiệt độ cao, cáp có vỏ chống nhiễu (STP/FTP) cho môi trường nhiều nhiễu điện từ.

Các phương pháp kéo – đi dây cáp đồng

Đi trong ống PVC/HDPE: Bảo vệ cáp khỏi tác động cơ học và độ ẩm.
Đi trong máng cáp/khay cáp: Phổ biến trong công nghiệp và tòa nhà lớn để dễ quản lý và bảo trì.
Đi nổi – đi âm: Đi nổi trên tường (dễ bảo trì) hoặc đi âm trong tường, trần nhà (thẩm mỹ).
Treo ngoài trời: Sử dụng cáp có vỏ bảo vệ chống tia UV và chịu ẩm (thường là vỏ PE hoặc có cáp chịu lực).

Cách nối cáp đồng

Nối cáp điện lực: Sử dụng ống nối co nhiệt hoặc hộp nối đúc, đảm bảo độ kín nước và khả năng dẫn điện bằng hoặc tốt hơn cáp gốc.
Nối cáp đồng trục: Dùng đầu nối F-connector hoặc BNC-connector, bấm bằng kìm chuyên dụng.
Nối cáp đồng bện tiếp địa: Thường dùng phương pháp hàn hóa nhiệt (Cadweld) hoặc kẹp đồng chuyên dụng để đảm bảo mối nối có điện trở rất thấp và độ bền cao.

Quy tắc siết đầu cốt – kẹp cáp – bấm cáp

Dùng ốc siết cáp đồng: Đảm bảo siết đủ lực theo tiêu chuẩn để tiếp xúc điện tốt nhất, tránh lỏng lẻo gây nóng.
Dùng kìm bấm cáp đồng trục: Phải dùng đúng loại kìm bấm (crimping tool) phù hợp với loại đầu nối (connector) để đảm bảo kết nối chắc chắn, không bị suy hao tín hiệu.
Dùng kẹp nối, cosse (đầu cốt): Sử dụng cosse phù hợp với tiết diện cáp và siết chặt bằng kìm bấm thủy lực/cơ học chuyên dụng để tránh hiện tượng đánh lửa hoặc quá nhiệt.

Lưu ý an toàn khi lắp đặt

Khoảng cách an toàn: Giữ khoảng cách giữa cáp dữ liệu và cáp điện lực để tránh nhiễu điện từ.
Chống ẩm – chống nước: Đảm bảo các mối nối và đầu cuối cáp được bảo vệ khỏi độ ẩm, đặc biệt khi đi ngoài trời hoặc dưới đất.
Bán kính uốn cáp (Bend Radius): Không uốn cáp quá gắt. Bán kính uốn tối thiểu thường là 4 đến 8 lần đường kính ngoài của cáp (tùy theo tiêu chuẩn nhà sản xuất) để tránh làm hỏng lõi và lớp cách điện.
Tránh nhiễu điện từ: Lắp đặt cáp mạng có lớp chống nhiễu (STP/FTP) khi đi gần máy phát điện, motor, hoặc đường dây điện cao áp.

Kinh Nghiệm Chọn Mua Cáp Đồng

Việc lựa chọn cáp đồng chất lượng cao từ nhà cung cấp uy tín sẽ quyết định độ ổn định và an toàn của hệ thống.

Chọn tiết diện phù hợp tải

Đây là bước quan trọng nhất. Tiết diện cáp phải lớn hơn hoặc bằng tiết diện yêu cầu dựa trên dòng điện tối đa (Ampe) của thiết bị. Chọn cáp thiếu tiết diện sẽ dẫn đến sụt áp, quá nhiệt, và nguy cơ cháy nổ.

Chọn loại cáp theo ứng dụng

Ứng dụng	Loại cáp khuyên dùng
Nối dây trong tủ điện	Cáp đồng mềm, cách điện PVC.
Phân phối điện ngoài trời	Cáp CXV (XLPE) có vỏ chống tia UV.
Mạng LAN tốc độ cao (1Gbps trở lên)	Cáp Cat6 UTP/FTP.
Hệ thống camera analog	Cáp đồng trục RG6.

Phân biệt cáp chính hãng Cadivi – Cadisun – Sino

Kiểm tra nguồn gốc, tem chống hàng giả, và các dấu hiệu nhận biết sau:

Màu sắc vỏ cáp: Vỏ cáp chính hãng thường có màu sắc tươi, chữ in sắc nét, không bị nhòe.
Tiết diện thực tế: Cáp kém chất lượng thường thiếu tiết diện (lõi nhỏ hơn). Cáp chính hãng đảm bảo tiết diện đồng theo tiêu chuẩn.
Lõi đồng: Đồng sáng, mịn, không bị đen hoặc rỗ.

Cách kiểm tra chất lượng cáp đồng

Kiểm tra tiết diện thật: Đo đường kính lõi đồng bằng panme hoặc so sánh cân nặng/chiều dài với thông số kỹ thuật.
Đo suy hao/điện trở: Dùng thiết bị đo chuyên dụng (ví dụ: máy test cáp mạng, Ohmmeter) để kiểm tra điện trở, suy hao tín hiệu. Điện trở càng thấp, chất lượng càng cao.
Phát hiện đứt ngầm: Đối với cáp mạng, sử dụng máy test để xác định tính liên tục và sơ đồ dây (wire map).

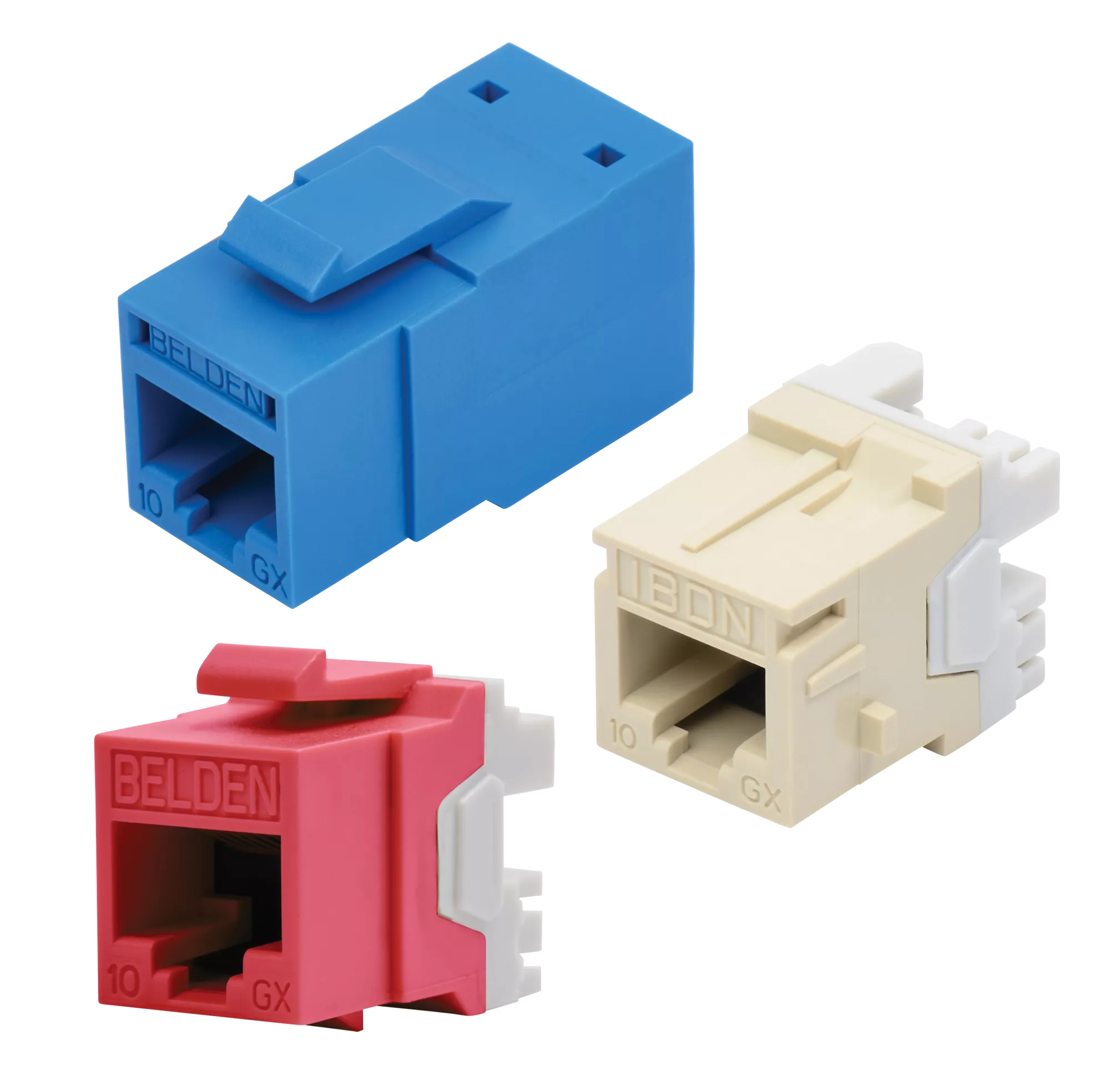

Servo Dynamics Engineering: Nhà phân phối chính thức được ủy quyền của Belden tại Việt Nam

Để đảm bảo bạn có cáp đồng tốt nhất cho mạng lưới, việc chọn nhà cung cấp uy tín là rất quan trọng. Servo Dynamics Engineering là Nhà Phân Phối Ủy Quyền của Belden tại Việt Nam, cung cấp các sản phẩm Belden chất lượng cao, đặc biệt là các giải pháp cáp đồng chuyên dụng cho công nghiệp và viễn thông.

Belden là một thương hiệu nổi tiếng toàn cầu về các giải pháp cáp đồng và kết nối đáng tin cậy, hiệu suất cao. Khi chọn một nhà phân phối ủy quyền như Servo Dynamics Engineering, bạn có thể yên tâm rằng mình đang sử dụng sản phẩm chính hãng, chất lượng cao, giúp xây dựng một mạng lưới mạnh mẽ và ổn định, đạt chuẩn quốc tế.
